干涉式大气垂直探测仪(GIIRS)

仪器介绍

干涉式大气垂直探测仪是国际上第一台在静止轨道上以红外高光谱干涉分光方式探测三维大气垂直结构的精密遥感仪器,具有突破性,在静止轨道上从二维观测进入三维综合观测。

干涉式大气垂直探测仪在FY-4A上采用32×4面阵探测器、在FY-4B上采用16×8面阵探测器,通过迈克尔逊干涉分光方式观测不同谱段的红外辐射,获取大气温度和湿度的垂直分布,为气象预报提供大范围、连续、快速、准确的遥感信息。

搭载卫星 FY-4A FY-4B
重量 315kg
尺寸 1353.5mm(长) × 2179.9mm(宽) × 1549mm(高)
探测波段 长波:700~1130cm-1
中波:1650~2250cm-1
可见:0.55~0.90μm
长波:680~1130cm-1
中波:1650~2250cm-1
可见:0.55~0.90μm
光谱分辨率 长波0.8cm-1、中波1.6cm-1 0.8cm-1
空间分辨率 红外:星下点16公里
可见光:星下点2公里
红外:星下点12公里
可见光:星下点1公里
时间分辨率 1小时 45分钟
辐射定标精度 1.5K 0.7K
光谱定标精度 10ppm 优于10ppm

性能参数

红外波段:

波段 光谱范围 灵敏度 辐射定标精度
长波 700 ~ 1130 cm-1 0.5 ~ 1.1 mW/(m2sr cm-2) 1 K
中波 1650 ~ 2250 cm-1 0.1 ~ 0.14 mW/(m2sr cm-2) 1 K

可见光波段:

○ 信噪比:S/N ≥ 200(ρ=100%)

○ 光谱定标精度:10 ppm

红外波段:

波段 光谱范围 灵敏度 辐射定标精度
长波 680 ~ 1130 cm-1 0.5 mW/(m2sr cm-2) 0.7 K
中波 1650 ~ 2250 cm-1 0.1 mW/(m2sr cm-2) 0.7 K

可见光波段:

○ 信噪比:S/N ≥ 200(ρ=100%)

○ 光谱定标精度:优于10 ppm

FY-4A干涉式大气垂直探测仪扫描区域示例图(104.7°E)

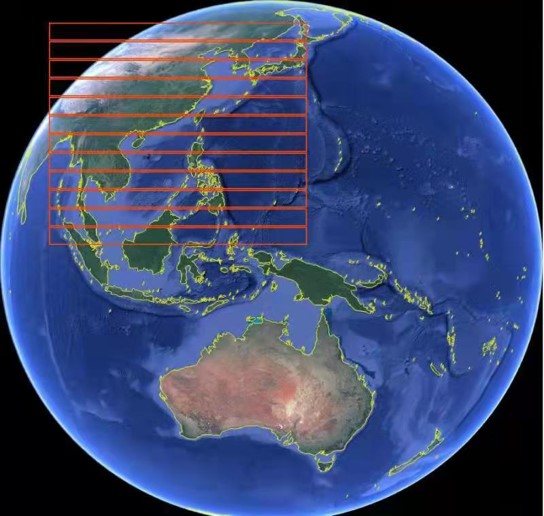

FY-4B干涉式大气垂直探测仪扫描区域示例图(133°E)

数据产品

卫星名称 仪器名称 中文全称 数据产品
FY-4A GIIRS 干涉式大气垂直探测仪 L1数据L2L3产品
FY-4B GIIRS 干涉式大气垂直探测仪 L1数据L2L3产品

定标与检验

相关文档

产品类型 产品种类 产品名称 FY-4B文档 FY-4A文档
1级数据 L1 L1数据 GIIRS中国区12KM数据格式说明 探测仪L1数据格式说明
探测仪L1广播数据格式说明
大气产品 AII 大气稳定指数产品 大气稳定指数产品格式说明
AVP 大气垂直探测产品 大气垂直探测产品格式说明
大气温湿度廓线产品使用说明
大气垂直探测产品(区域合成)格式说明
大气垂直探测产品(驻留点)格式说明
OZP 臭氧廓线产品 大气臭氧廓线产品格式说明
晴空臭氧廓线产品使用说明
