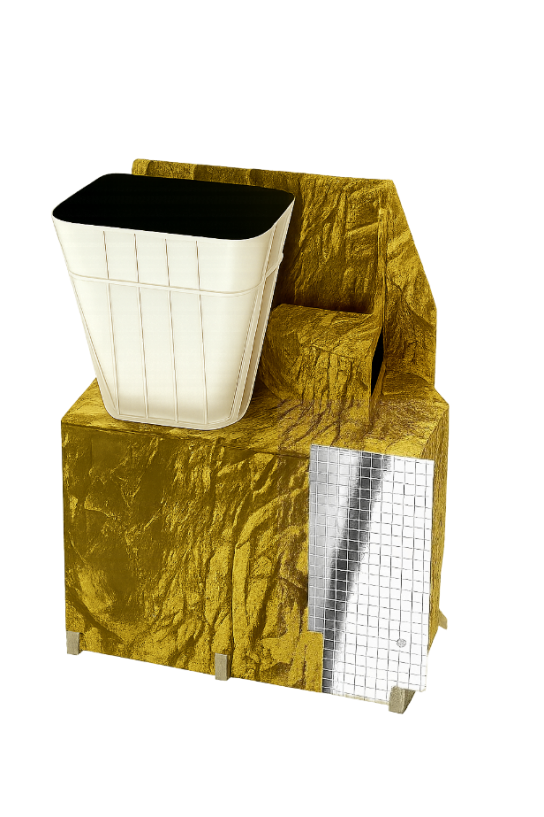

先进的静止轨道辐射成像仪（AGRI）

仪器介绍

先进的静止轨道辐射成像仪是风云四号静止气象卫星的主要载荷之一，通过精密的双扫描镜机构实现精确和灵活的二维指向，可实现分钟级的区域快速扫描；采用离轴三反主光学系统，高频次获取超过14个波段的地球云图，并利用星上黑体进行高频次红外定标，以确保观测数据的精度。

先进的静止轨道辐射成像仪主要承担获取云图的任务，至少14个通道，是风云二号5通道的近三倍，在风云二号观测云、水汽、植被、地表的基础上，还具备了捕捉气溶胶、雪的能力，并且能清晰区分云的不同相态和高、中层水汽。相比于风云二号单一可见光通道的限制，风云四号首次制作出彩色卫星云图，最快1分钟生成一次区域观测图像。

搭载卫星 FY-4A FY-4B
重量 306kg
通道数量 14个 15个
空间分辨率 可见/近红外波段0.5~1km
红外波段2km~4km		 可见/近红外波段0.5~1km
红外波段2km~4km
全圆盘扫描时间 15分钟 15分钟
灵敏度 反射波段信噪比SNR=200@ρ=100%
红外波段噪声等效温差NE∆T=0.2K@300K		 反射波段信噪比SNR=200@ρ=100%
红外波段噪声等效温差NE∆T=0.2K@300K
辐射定标精度 反射波段3~5%
红外波段1K		 反射波段3~5%
红外波段0.7K

性能参数

通道序号 通道类型 中心波长 光谱带宽 灵敏度 空间分辨率 主要用途
1 可见光与近红外 0.47µm 0.45～0.49µm S/N≥90 @ ρ=100% 1km 小粒子气溶胶，真彩色合成
2 0.65µm 0.55～0.75µm S/N≥200 @ ρ=100% 0.5~1km 植被，图像导航配准，恒星观测
3 0.825µm 0.75～0.90µm S/N≥200 @ ρ=100% 1km 植被，水面上空气溶胶
4 短波红外 1.375µm 1.36～1.39µm S/N≥90 @ ρ=100% 2km 卷云
5 1.61µm 1.58～1.64µm S/N≥200 @ ρ=100% 2km 低云/雪识别，水云/冰云判识
6 2.25µm 2.1～2.35µm S/N≥200 @ ρ=100% 2~4km 卷云、气溶胶，粒子大小
7 中波红外 3.75µm 3.5～4.0µm（高） NEΔT≤0.7K @ 300K 2km 云等高反照率目标，火点
8 3.75µm 3.5～4.0µm（低） NEΔT≤0.2K @ 300K 4km 低反照率目标，地表
9 水汽 6.25µm 5.8～6.7µm NEΔT≤0.3K @ 260K 4km 高层水汽
10 7.1µm 6.9～7.3µm NEΔT≤0.3K @ 260K 4km 中层水汽
11 长波红外 8.5µm 8.0～9.0µm NEΔT≤0.2K @ 300K 4km 总水汽、云
12 10.7µm 10.3～11.3µm NEΔT≤0.2K @ 300K 4km 云、地表温度等
13 12.0µm 11.5～12.5µm NEΔT≤0.2K @ 300K 4km 云、总水汽量，地表温度
14 13.5µm 13.2～13.8µm NEΔT≤0.5K @ 300K 4km 云、水汽
波段 中心波长（μm） 带宽（μm） 空间分辨率（km） 灵敏度/信噪比 主要用途
1 0.47 0.45～0.49 1 S/N≥90（ρ=100%） 小粒子气溶胶，真彩色合成
2 0.65 0.55～0.75 0.5 S/N≥150（ρ=100%）@0.5km S/N≥3（ρ=1%）@1km 植被，图像导航配准，恒星观测
3 0.825 0.75～0.90 1 S/N≥200（ρ=100%） S/N≥3（ρ=1%） 植被，水面上空气溶胶
4 1.379 1.371～1.386 2 S/N≥120（ρ=100%） S/N≥2（ρ=1%） 卷云
5 1.61 1.58～1.64 2 S/N≥200（ρ=100%） S/N≥3（ρ=1%） 低云/雪识别，水云/冰云判识
6 2.25 2.10～2.35 2 S/N≥200（ρ=100%） S/N≥2（ρ=1%） 卷云、气溶胶，粒子大小
7 3.75 3.50～4.0（高） 2 ≤0.7K（315K） 云等高反照率目标，火点
8 3.75 3.50～4.0（低） 4 0.2K（300K） 2K（240K） 低反照率目标，地表
9 6.25 5.80～6.70 4 0.2K（300K） 0.9K（240K） 高层水汽
10 6.95 6.75～7.15 4 0.25K（300K） 0.9K（240K） 中层水汽
11 7.42 7.24～7.60 4 0.25K（300K） 0.9K（240K） 低层水汽
12 8.55 8.3～8.8 4 0.2K（300K） 0.4K（240K） 云
13 10.80 10.30～11.30 4 0.2K（300K） 0.4K（240K） 云、地表温度等
14 12.00 11.50～12.50 4 0.2K（300K） 0.4K（240K） 云、总水汽量，地表温度
15 13.3 13.00～13.60 4 0.5K（300K） 0.9K（240K） 云、水汽

FY-4A先进的静止轨道辐射成像仪通道特性

FY-4A先进的静止轨道辐射成像仪探测范围图（2024年5月1日之前）

FY-4B先进的静止轨道辐射成像仪探测范围图（133°E）

数据产品

卫星名称 仪器名称 中文全称 数据产品
FY-4A AGRI 先进的静止轨道辐射成像仪 L1数据， L2L3产品
FY-4B AGRI 先进的静止轨道辐射成像仪 L1数据， L2L3产品

定标与检验

相关文档

产品种类 产品名称 FY-4B文档 FY-4A文档
IMG 合成图像 合成图像产品使用说明
产品种类 产品名称 FY-4B文档 FY-4A文档
ACI 快速大气订正 快速大气订正产品格式说明
AMV 大气运动导风 大气运动导风产品格式说明
大气运动导风产品使用说明 		云导风/大气运动矢量产品格式说明
CFR 云覆盖率 云覆盖率产品格式说明
云覆盖率产品使用说明 		云覆盖率产品格式说明（2024年5月1日之前）
云覆盖率产品格式说明（2024年5月1日之后）
CIX 对流初生 对流初生产品格式说明
CLM 云检测 云检测产品格式说明
云检测产品使用说明 		云检测产品格式说明（2024年5月1日之前）
云检测产品格式说明（2024年5月1日之后）
CLP 云相态 云相态产品格式说明
云类型和云相态产品使用说明
CLT 云类型 云类型产品格式说明
云类型和云相态产品使用说明 		云类型产品格式说明
CTH 云顶高度 云顶高度产品格式说明
云顶性质产品使用说明 		云顶高度产品格式说明（2024年5月1日之前）
云顶高度产品格式说明（2024年5月1日之后）
CTP 云顶压强 云顶压强产品格式说明
云顶性质产品使用说明 		云顶气压产品格式说明
CTT 云顶温度 云顶温度产品格式说明
云顶性质产品使用说明 		云顶温度产品格式说明
DSD 沙尘检测 沙尘检测产品格式说明
沙尘检测产品使用说明 		沙尘检测产品格式说明
FOG 雾检测 雾检测产品格式说明
LDA 陆地气溶胶 陆地气溶胶产品格式说明
陆地气溶胶产品使用说明
LPW 分层水汽 分层水汽产品格式说明
OCA 海洋气溶胶 海洋气溶胶产品格式说明
海洋气溶胶产品使用说明
QPE 定量降水估计 定量降水估计产品格式说明
降水定量估计产品使用说明 		定量降水估计产品格式说明
TFP 对流层顶折叠检测 对流层顶折叠检测产品格式说明
对流层顶折叠检测产品使用说明 		对流层顶折叠检测产品格式说明
产品种类 产品名称 FY-4B文档 FY-4A文档
SST 海表温度 海表温度产品格式说明
海表温度产品使用说明 		海表温度产品格式说明
